Jumbo Hidráulico para Perforación (para Minería)

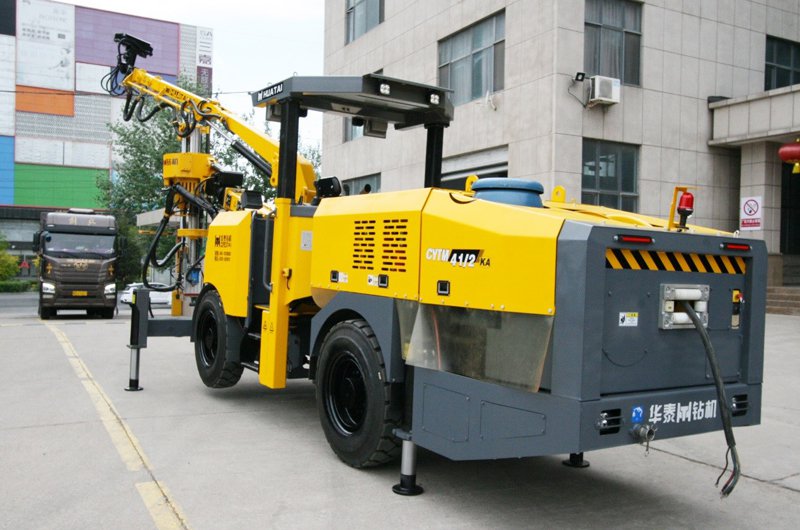

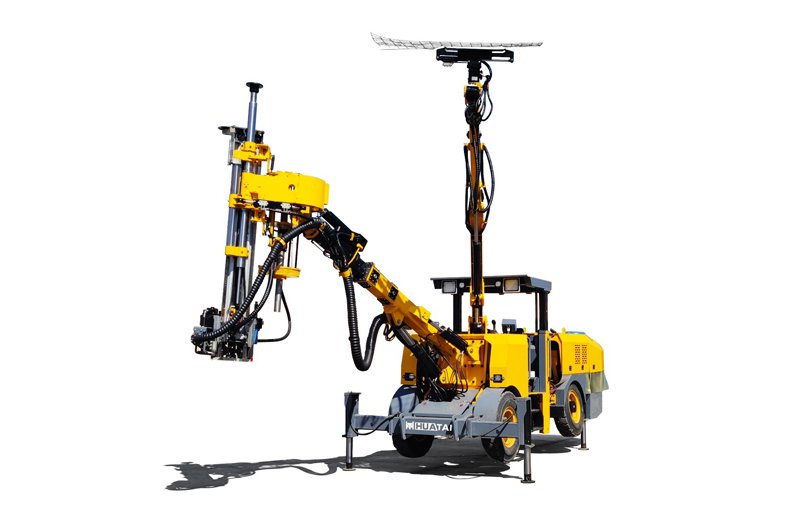

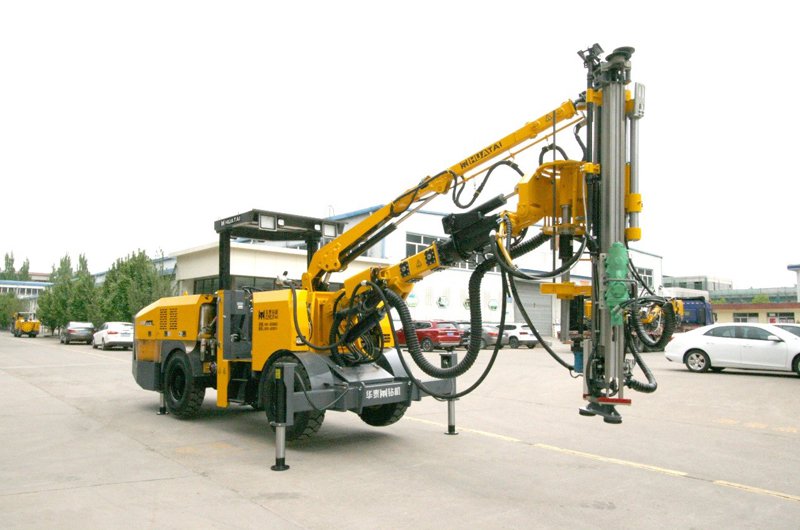

Jumbo Empernador Hidráulico, con Dos Brazos CYTM41/2
Una de las características más atractivas del equipo de perforación hidráulica para la construcción de túneles es su diseño de doble brazo, que lo hace una opción ideal para realizar grandes secciones de perforación. El jumbo para construcción de túneles está disponible con dos tipos de accionamiento, simple y doble, lo que le proporciona una mayor gama de opciones de eficiencia y potencia. Equipado con un sistema de perforación hidráulico, esta máquina perforadora subterránea es sumamente fiable y duradera, lo que la convierte en la opción preferida de muchas empresas dedicadas a la construcción y perforación de minas, túneles, etc.
- Perforadora de roca: disponible con RC1200 o HC25
- Función antiatranque
- Brazo/pluma: brazo telecópico universal
- Martillo de perforación
- Tren de rodaje: tracción de 4 ruedas, motor diésel Cummins de tres etapas

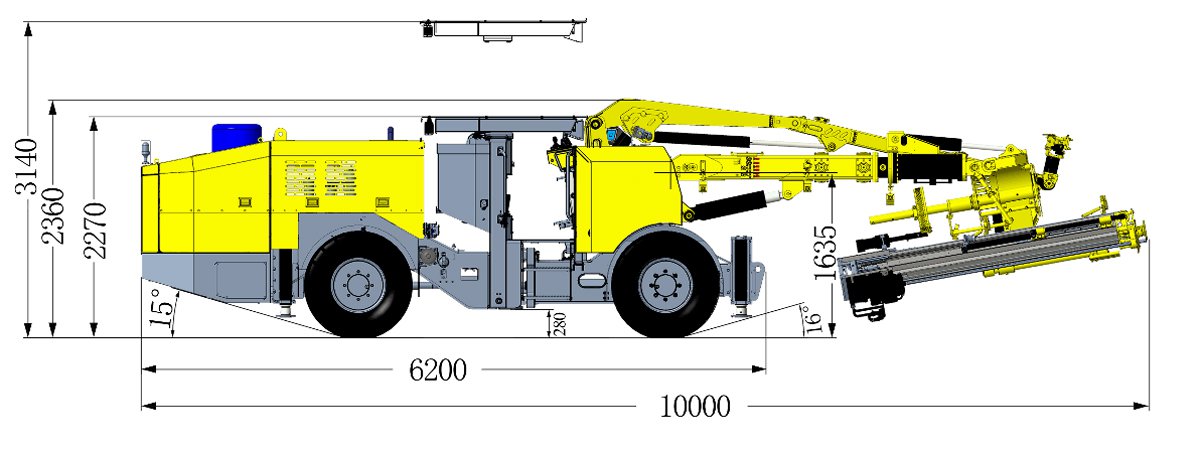

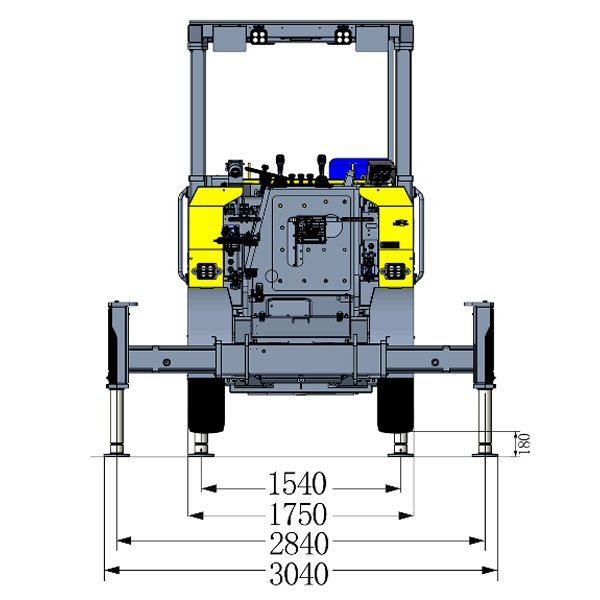

| Ancho | 1750 mm |
| Altura (cabina del operador abajo) | 2270 mm |
| Altura (cabina del operador elevada) | 3140 mm |
| Longitud total | 10000 mm |
| Distancia al suelo | 280 mm |
| Peso | 15000±500 kg |
| Perforadora de roca | RC1200 | HC25 |
| Fuerza de impacto | 14kW | 8kW |
| Presión de impacto | 180bar（máx） | 150bar（máx） |
| Frecuencia de impacto | 100Hz | 65Hz |
| Unidad de giro | giro independiente | |
| Velocidad de giro | 430 r/min | 300 r/min |
| Par de giro | 390N·m | 401 N·m |
| Tipo de varilla | B28 | B25 |
| Diá. del agujero | ⌀32- ⌀43 | ⌀32- ⌀43 |
| Longitud | 572mm | 708mm |
| Ancho | 326mm | 200mm |
| Altura | 180mm | 192mm |
| Peso | 126kg | 72kg |
| Tipo de vástago | R32 | R32 |
| Tipo | RC1200 | HC25 |
| Longitud total mm | 3070 | 3200 |
| Longitud de la varilla mm | 2475 | 2475 |
| Perno de sujeción tipo split mm | 2000 | 2000 |
| Perno con inyección de resina mm | 2200 | 2200 |
| Profundidad del agujero mm | 2280 | 2280 |
| Peso kg | 500 | 450 |
| Fuerza de empuje kN | 10 | |
| Presión de trabajo Pa | ≤10Mpa | |
- Tipo de perno: perno de anclaje tipo split/ perno con resina
- Cantidad de pernos.: 10 (tamaño≤150mm)
- Longitud del perno: 1500~2500mm

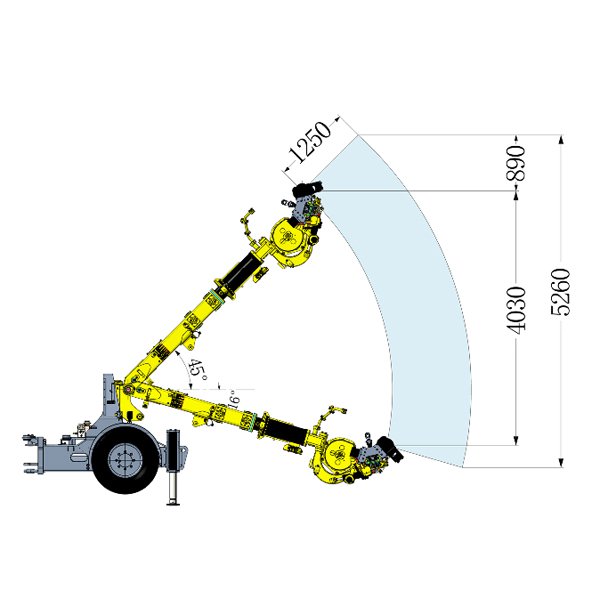

- Ángulo de elevación/inclinación: +45°/-16°

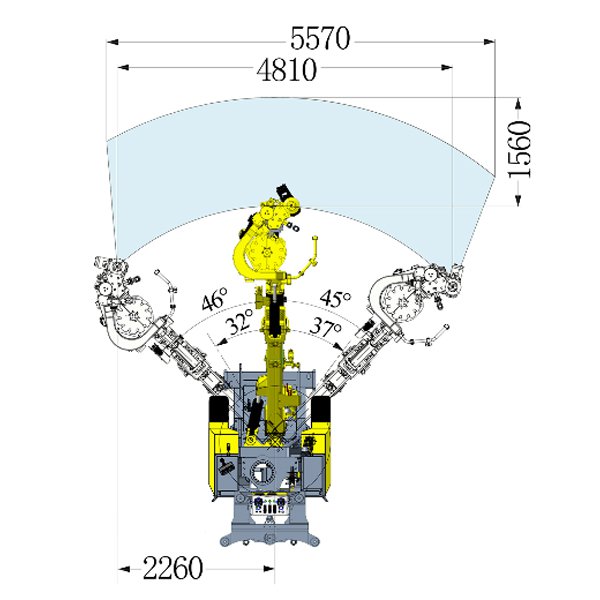

- Ángulo de giro: 46° (izquierda), 45° (derecha)
- Longitud retráctil: 1250mm
- Extensión de viga de empuje: 480mm
- Ángulo de giro del martillo: ±180°
- Ángulo de inclinación/elevación: +80°/-25°
- Peso: 1200kg
- Compresor de aire
- Capacidad(8bar): 0.7m³/min
- Volumen del tanque de aire: 60L
- Monitoreo de presión de aire
- Bomba de agua: CDL2-15
- Caudal máx. (12bar): 2m³/h
- Presión min. de la entrada de agua: 2 bar
- Monitoreo de la presión del agua
| Potencia instalada | 64kW |
| Potencia del motor principal | 55kW |
| Tensión | 380V (puede personalizarse) |
| Frecuencia | 50Hz |
| Diámetro del carrete de cable | 1080mm |
| Protección de sobrecarga térmica del motor | |
| Temporizador de impacto | |
| Armario de distribución de energía con voltaje y amperímetro digital | |
| Indicador de secuencia de fases | |
| Batería | |
- Desplazamiento de la bomba (impacto/giro): 100cc/32cc
- Capacidad max. de tanque de aceite: 200L
- Eficiencia del filtro: 10μm
- Sensor de nivel del aceite hidráulico
- Bomba manual de combustible
- Sensor de temperatura de aceite
- Refrigerador de agua
- Motor diésel de tres etapas
- Potencia (2400r/min): 74kW
- Par (1600r/min): 330Nm

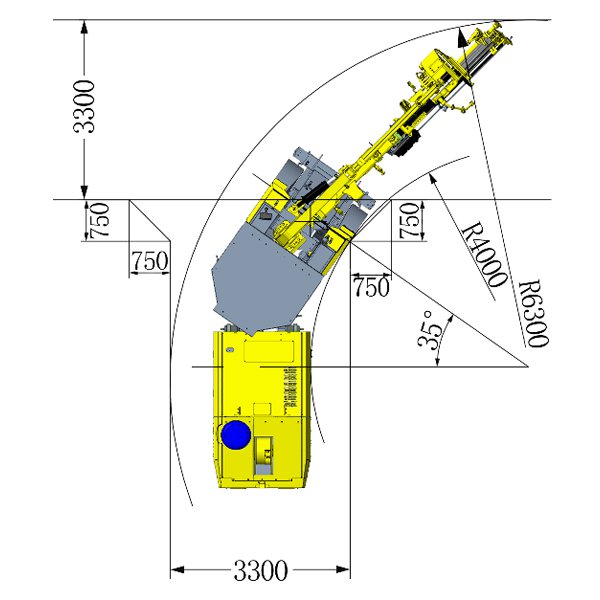

- Ángulo de giro: ±35°
- Ángulo de giro del eje posterior: 8°
- Capacidad del tanque diésel: 54L
- Purificación de gases de escape: catalizador de tres vías
- Batería: 24V, 2 x 120Ah
- Luz de trabajo frontal: 4x40W
- Luz de trabajo trasera: 4x40W
- Tamaño de ruedas: 10.00-20
- Gradeabilidad: 16°
- Patas de soporte frontales: 2
- Patas de soporte traseras: 2
- Tracción de cuatro ruedas
- Sistema de giro hidráulico
- Freno de servicio, freno de mano
- Sistema de extinción de incendios
- Luces de advertencia con alarma
| Tipo | Sección transversal mm2 | Diámetro mm | Longitud m | ||
| MC-0.38/0.66 | 3x35+1x10 | 40 | 70 | ||
