Jumbo de Perforación de Pozos
Jumbo hidráulico de perforación de pozos, GYSJZ (Perforadoras verticales)

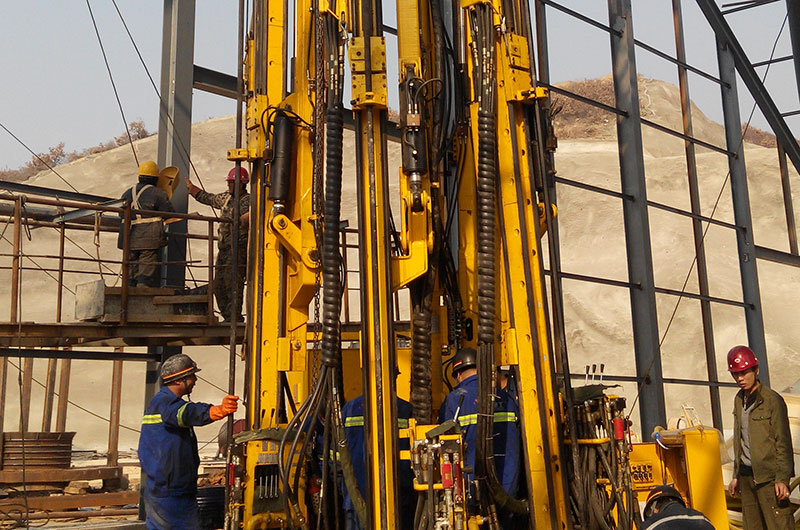

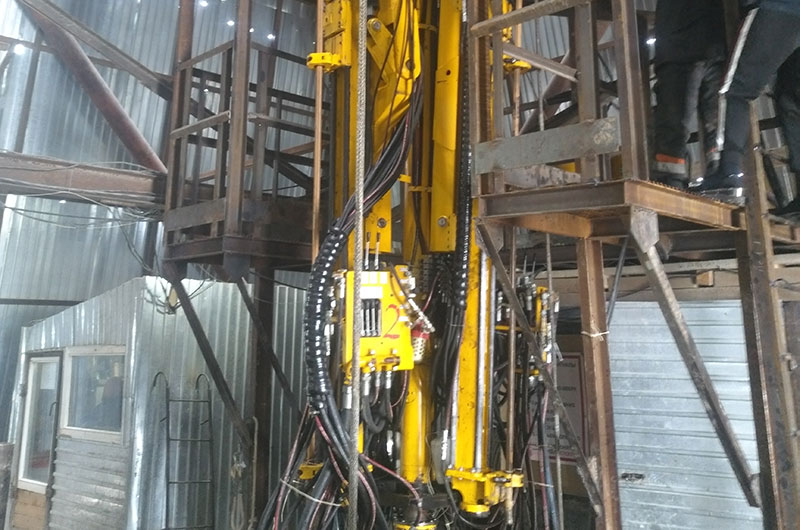

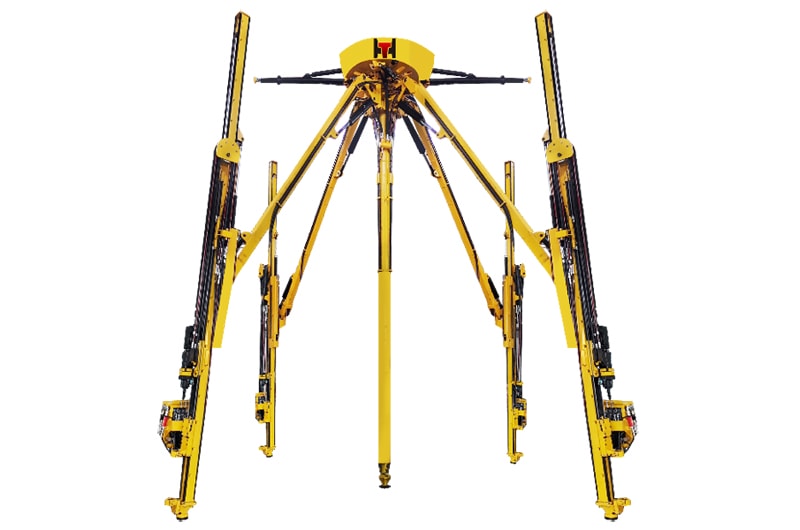

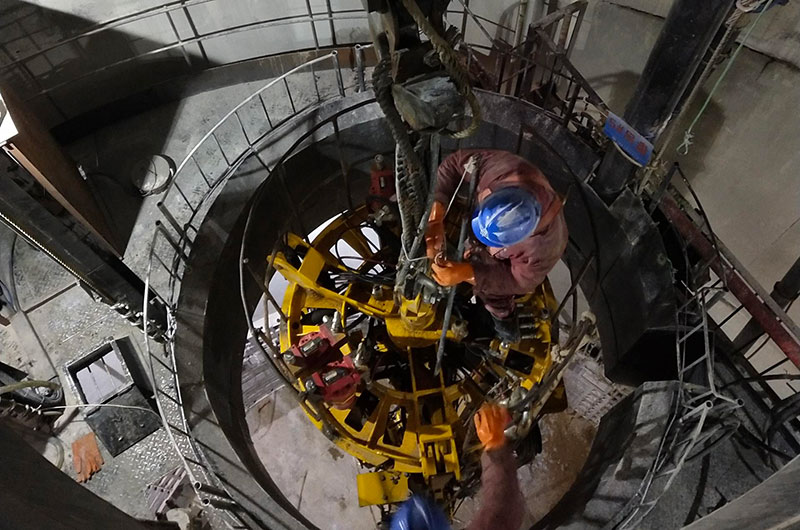

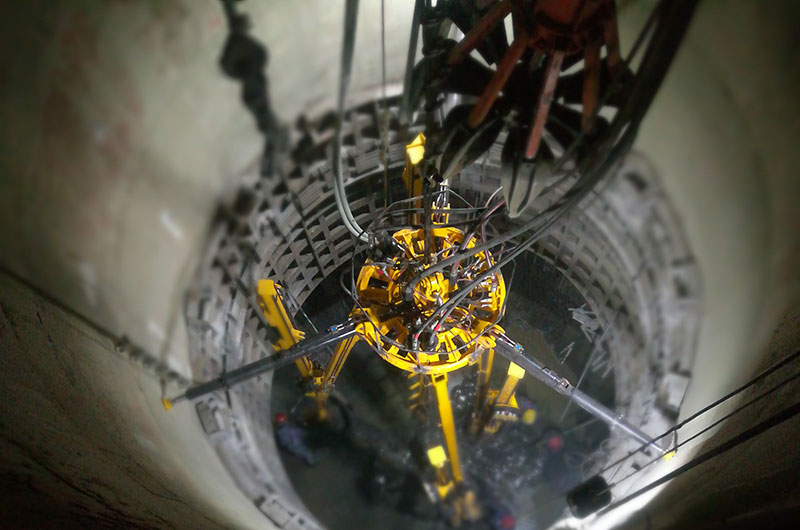

El jumbo hidráulico de perforación de pozos GYSJZ es una máquina de perforación especializada y de alto rendimiento desarrollada para satisfacer las demandas de la excavación de pozos verticales profundos y de roca dura. La maquinaria de perforación está impulsada por un robusto motor de 132kW y equipada con tres derivadores hidráulicos de alta resistencia, lo que le permite manejar diámetros de perforación de 4 a 6 metros. Su bastidor ligero (que pesa menos de 7 toneladas) elimina la necesidad de equipos de elevación de gran tamaño, ofreciendo una solución rentable para sus necesidades de perforación.
- Alta potencia, alta velocidad La perforadora está equipada con el drifter hidráulico RC1200, que alcanza velocidades de perforación de 1.2 a 1.5 veces más rápidas que otros modelos del mercado. Esto permite una perforación rápida y eficiente en condiciones de roca desafiantes, lo que garantiza la finalización oportuna del proyecto.
- Personalizable para mejorar la eficiencia Los diámetros de orificio adaptables (⌀45, ⌀51, ⌀54) permiten a los operadores optimizar el tamaño y el espaciado de los orificios de perforación en función de las necesidades del proyecto. El uso de tamaños de barrenos más grandes y espaciado estratégico puede reducir la cantidad de barrenos de perforación necesarios, lo que aumenta tanto la productividad como la efectividad de la voladura.
- Diseño integrado en la seguridad El jumbo de perforación de pozos está equipado con botones de parada de emergencia tanto en el panel de control como en la superficie de trabajo, lo que permite el apagado inmediato en caso de mal funcionamiento del equipo. Esto protege los componentes vitales, como las bombas, y minimiza las fugas de aceite, lo que ayuda a evitar tiempos de inactividad y costos de mantenimiento innecesarios, al tiempo que garantiza el rendimiento óptimo continuo de las bombas.
| Especificaciones | Unit |
|
|
|
|
| Diámetro del eje vertical | m | ⌀ 4-6 | ⌀ 6-9 | ⌀ 9-12 | ⌀ 9-11.5 |
| Cantidad de brazos | pzas | 3 | 4 | 6 | 4 (2 Fijación + 2 Expansión) |
| Rango de perforación | m | ⌀ 1.65-6.9 | ⌀ 1.650-9 | ⌀ 1.650-12 | ⌀1.650~Fijación10.8 (Expansión 124) |
| Dimensión retraída (diámetro exterior * altura) | m | ⌀ 2x7.2 | ⌀ 2.2x8.3 | ⌀ 2.3x8.3 | ⌀ 2.35x8.7 |
| Diámetro del círculo exterior de la pluma de soporte | Opcional | Opcional | Opcional | Opcional | |
| Oscilación móvil de la pluma | ° | ±65 | ±60 | ±60 | ±60 |
| Peso de la plataforma de perforación | kg | 6800 | 9000 | 13000 | 10000 |
| Peso de la estación de bombeo | kg | 480 | 480 | 480 | |
| 2000 /2550 | 1700 /2250 | 2000 /2550 | 5000/6500 | ||
| Dimensiones de la estación de bombeo (L*An*Al) | mm | 1250x814x1738 | 1250x814x1738 | 1250x814x1738 | 2250x1650x2500 |
| mm | 1700x960x2450 | 1440x1010x2200 | 1700x960x2450 | ||
| Tamaño del agujero | mm | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-89 |
| Profundidad del agujero | mm | 4200 | 5190 | 5190 | 5400 |
| Velocidad de perforación | mm/min | 2500-3000n | 2500-3000 | 2500-3000 | 2500-3000 |
| Herramientas de perforación | R38/R32 ⌀ 45/48/51/54Bit | R38/R32 ⌀ 45/51/54Bit | R38/R32 ⌀ 45/51/54Bit | R38/R32 ⌀ 45/51/54Bit |
| Especificación del derivador hidráulico RC1200 | Rotación | Características | ||||
| Longitud (sin vástago) | 673 mm | Tipo de motor | OMS125 | OMS160 | Potencia de percusión | 14 kW |
| Ancho | 325 mm | Par (210bar) | 490 N.m | 610 N.m | Frecuencia de percusión | 100 Hz |
| Apotema (vertical) | 90 mm | Velocidad (70bar) | 330 rpm | 270 rpm | Vástago | T38 R32 |
| Apotema (horizontal) | 152 mm | Flujo | 60 L/min | 60 L/min | Tamaño del agujero | 43-76 mm |
| Peso | 130 kg | Presión de agua de lavado | < 20bar | Consumo de agua | 40-80 L/min | |
El modelo de jumbo hidráulico de perforación de pozos GYSJZ6.12S está diseñado para proyectos a gran escala, incluido el pozo de 16 metros de diámetro para Shaanxi Coal and Chemical Industry Group, el proyecto más grande de Asia de su tipo.
Este sistema de perforación doble utiliza dos perforadoras hidráulicas GYSJZ6.12 conectadas por brazos de unión. Impulsado por cuatro motores de 132kW y con doce unidades drifter RC1200, puede manejar diámetros de eje de 12 a 16 metros de manera eficiente.

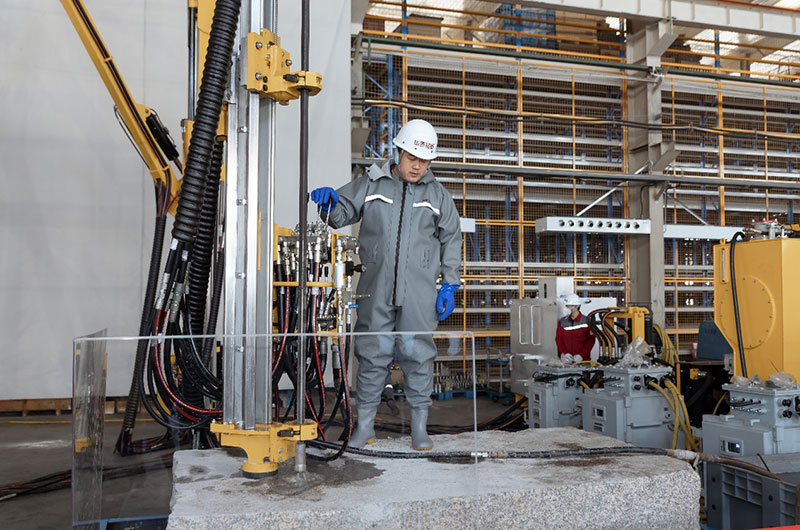

El drifter RC1200, desarrollado por Huatai, está construido para la eficiencia y el bajo uso de energía. Es conocido por su confiabilidad y alto rendimiento en la minería y la construcción de túneles, donde se adapta bien a diferentes condiciones de roca y demandas de trabajo.
