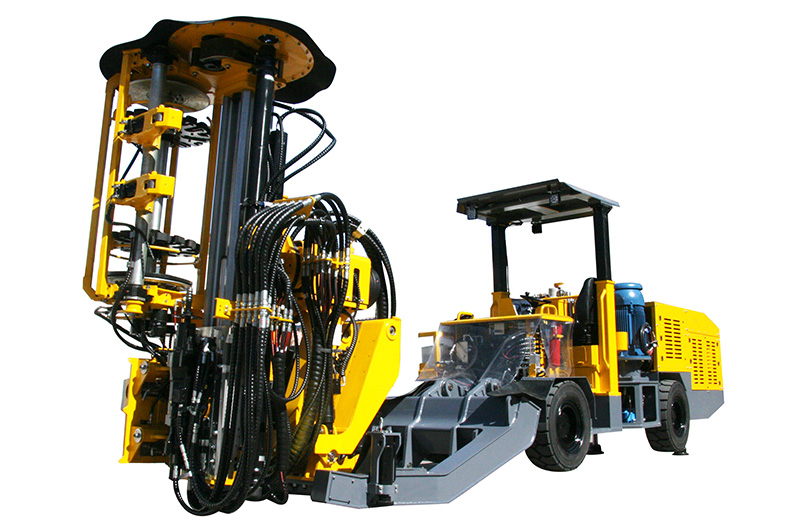

El jumbo de perforación hidráulica CYTC70 se caracteriza por su diseño compacto, ideal para utilizarse en minas pequeñas y medianas. Este equipo de minería tiene un diseño flexible, puede utilizarse para perforar barrenos horizontales y en abanico en planos verticales e inclinados en minas subterráneas o túneles.
Esta perforadora jumbo para perforación subterránea cuenta con un cabezal de perforación doble, un sistema de indicación del ángulo de perforación de alta precisión, una plataforma operativa con control remoto y un martillo de perforación de alto rendimiento, lo que garantiza que el proceso de perforación se realice de forma eficiente, segura y rápida. Gracias a que cuenta con una broca de alto rendimiento, la precisión de perforación mejora en gran medida.
Rango de sección: de 3,2 x 3,2 a 4 x 4 m
Detalles
Configuración estándar

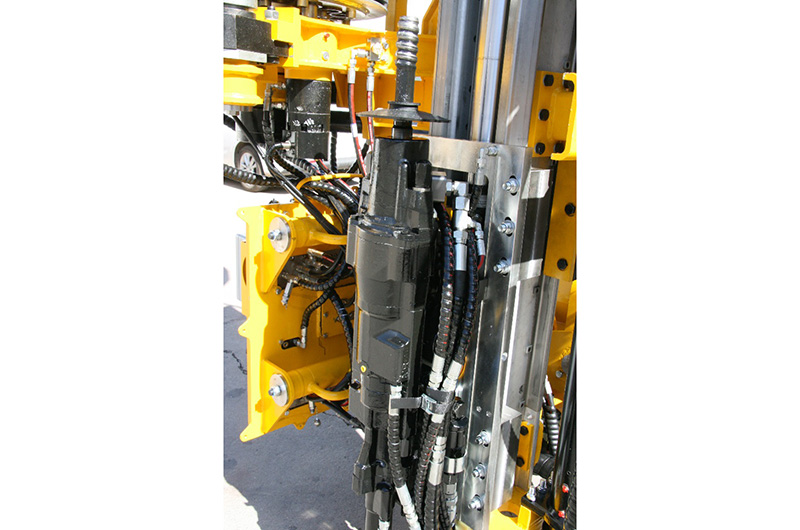

Martillo de perforación
La perforadora Jumbo está equipada con un martillo de perforación RD22U/RC2200
Brazo
Diseñado para secciones pequeñas
Excelente rigidez, funcionamiento e indicación de ángulos
Viga de avance
Viga de avance hecha de aleación de aluminio ligera y de alta resistencia
La viga de avance está recubierta de acero inoxidable y equipada con guías de PTFE resistentes al desgaste para ayudar a prolongar la vida útil de la broca.

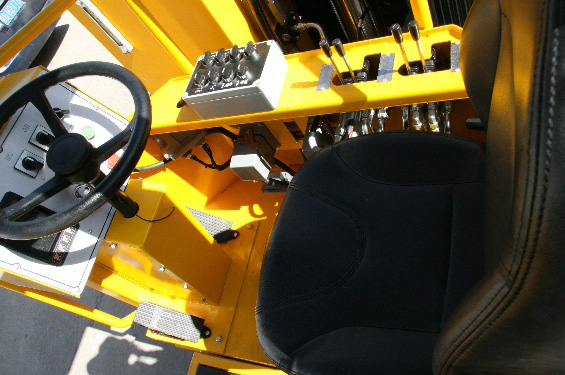

Sistema de control
Equipado con sistema sensible a la carga
Cuenta con una función automática antiinterferencias (anti-jamming)
Control remoto de relación electrohidráulica
Control proporcional de la perforación: cuando la perforadora está en su máxima potencia, la fuerza de impacto varía proporcionalmente en función de las diferentes presiones de avance.

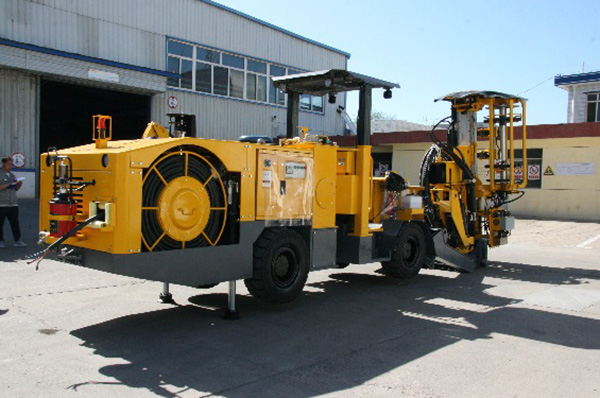

Chasis
Tracción a las cuatro ruedas
Equipado con el motor diésel de cuatro cilindros y tres ciclos de Yanmar
Cuatro cilindros hidráulicos de nivelación para estabilizar la perforadora jumbo.
Otros
Techo ajustable
Tambor para cables
Motocompresores
Bombas centrífugas multietapa accionadas por motor
Luces de trabajo
Especificaciones Técnicas
Dimensión total (Largo×Ancho×Alto)
8700×1600×2090（2800）mm
Martillo de perforación
RC2200, RC 22U
Potencia (del martillo de perforación)
21 kW /22 kW
Longitud total (avance)
2855 mm
Longitud de la varilla de perforación
915 mm
Profundidad del agujero
26 m
Fuerza de avance
15 kN
Brazo (ángulo de elevación/inclinación)
30°/-50°
Agujero horizontal
1500 mm
Ángulo de giro
±180°
Potencia del motor principal
75 kW
Tensión nominal
380V (puede ser personalizada)
Gradeabilidad
14°
Peso total
15500±100kg
Longitud del cable
70m

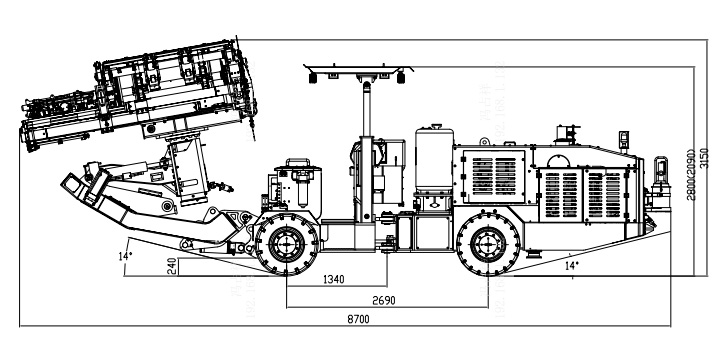

Dimensiones exteriores de la perforadora jumbo – Vista lateral
Huatai es una empresa china avalada por una amplia trayectoria en el diseño y la producción en serie de equipos de perforación de rocas. Desde su creación en el año 2000, Huatai se ha comprometido a proporcionar productos de fabricación de tecnología avanzada y el más alto nivel de servicio al cliente a una serie de empresas de la industria minera, metalúrgica y de ingeniería.
A través de 20 años de innovación y desarrollo continuos en el campo de la minería subterránea y la perforación de rocas, Huatai ha logrado ganarse una buena reputación entre clintes de alrededor del mundo, y ha llenado varios vacíos del mercado en China. En la actualidad, nuestra línea de productos incluye más de 30 tipos de perforadoras mineras divididos en tres categorías principales, que sonr, equipos de minería subterránea, equipos de minería de carbón y jumbos para la perforación de pozos. Gracias a nuestros años de crecimiento y mejora continuos, hemos logrado resultados ejemplares en la industria nacional de perforación de rocas, mejorando la seguridad, la eficiencia y la rentabilidad de los proyectos de minería subterránea y las operaciones de excavación de túneles.
El jumbo de empernado hidráulico CMM2-5 tiene un diseño compacto que lo hace adecuado para trabajos de enpernado y perforación en galerías y túneles estrechos. Debido a su tamaño compacto, el equipo de perforación puede trabajar con otra maquinaria de rocas en las mismas galerías o túneles sin afectar a sus operaciones.
El jumbo empernador hidráulico CMM2-33 ha sido diseñado para el refuerzo de rocas en minas de carbón subterráneas. Es ideal para el anclaje de rocas con una resistencia de menos de f-8. Junto con un jumbo de perforación, este jumbo empernador se utiliza para perforar agujeros para colocar pernos de varilla y pernos de cable.
La máquina de rehabilitación de minas de carbón WPZ-37/600 se ha fabricado especialmente para el mantenimiento de minas de carbón; ideal para eliminar la congestión en las minas. Se puede equipar con un martillo hidráulico para triturar rocas y bloques de carbón de manera eficiente.

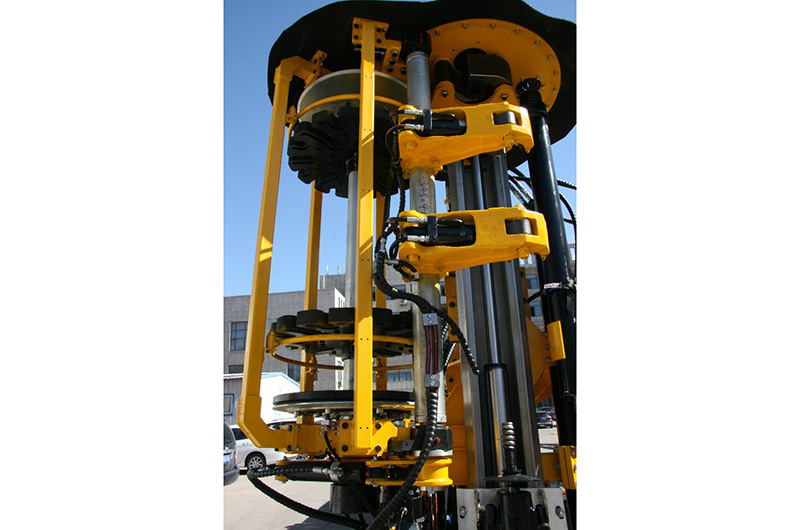

El jumbo de perforación de pozos YSJZ es una máquina de perforación de rocas diseñada específicamente para la construcción de pozos en minas de mineral de hierro y metales no ferrosos. El equipo de perforación de pozos es una excelente opción para proyectos de minería y construcción subterránea en los que no se puede recurrir a otros métodos de perforación debido a limitaciones técnicas o económicas.
