Jumbo Hidráulico para Perforación

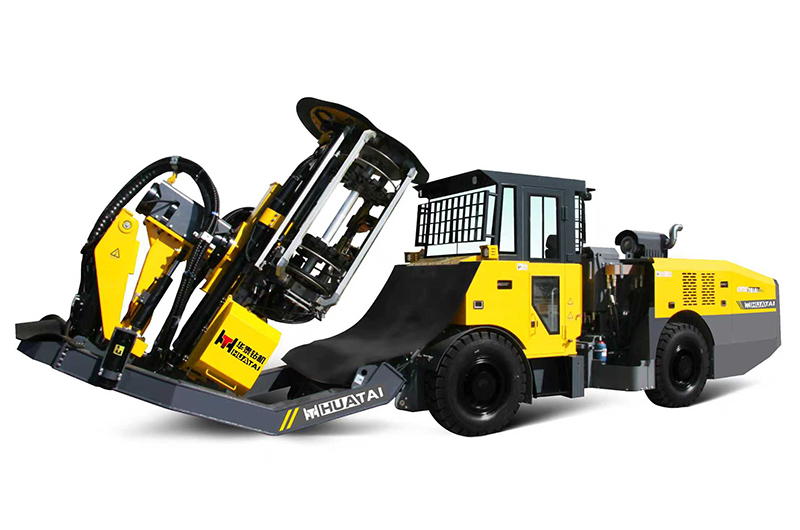

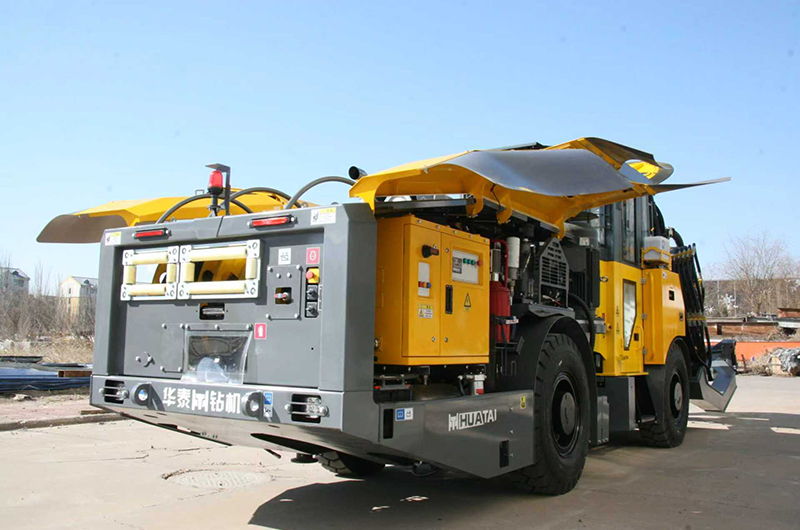

Jumbo hidráulico para perforación, HT71-A

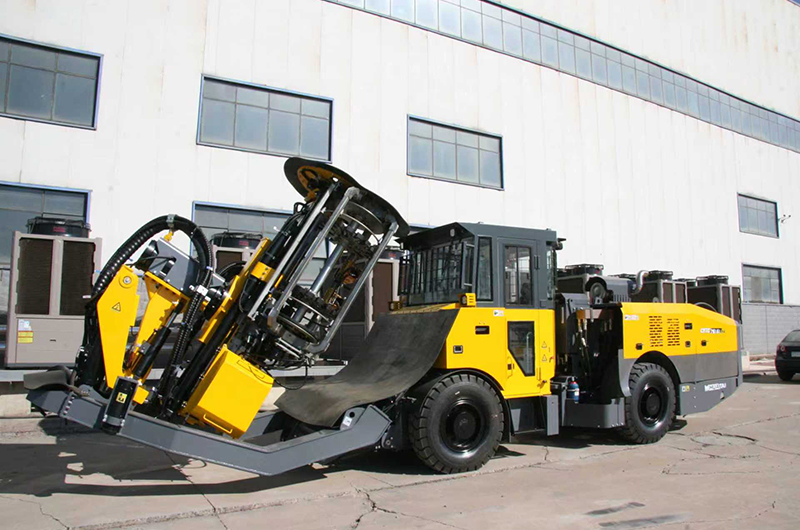

El jumbo hidráulico para perforación HT71-A es una máquina perforadora para pozos de profundidad media a profunda, equipada con un carrusel de barras de perforación. Está diseñado para perforar pozos verticales o inclinados en abanico, así como pozos paralelos en minas subterráneas pequeñas y medianas.
Su soporte rígido de pluma, indicador de ángulo de alta precisión, cabina cerrada de diseño ergonómico y perforadora hidráulica de alta eficiencia garantizan operaciones de perforación seguras, precisas y eficientes.
El jumbo hidráulico para perforación también está equipado con una interfaz de monitoreo remoto, que facilita la transmisión de datos y mejora la productividad general de las operaciones subterráneas.

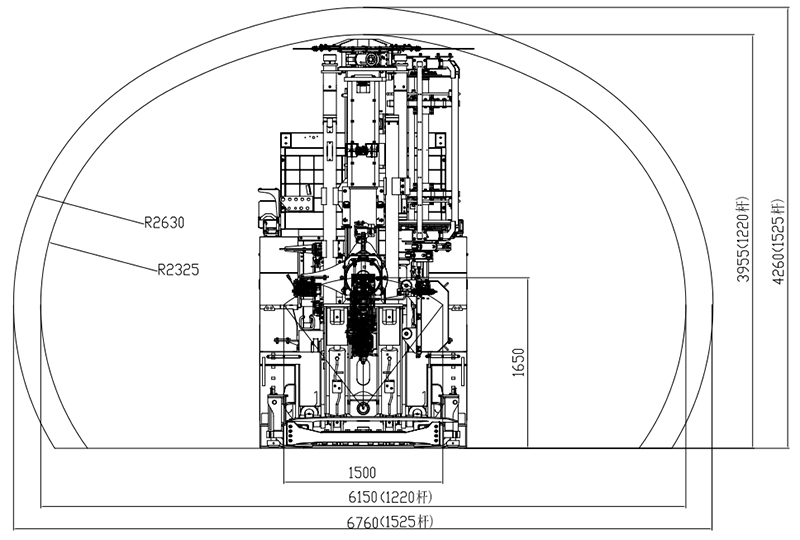

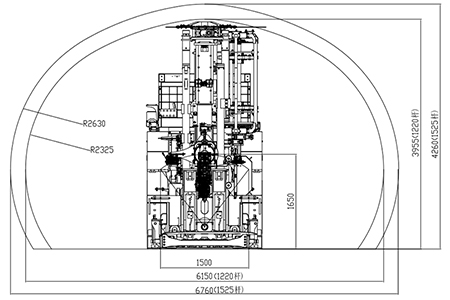

| Jumbo hidráulico para perforación | Sección transversal adecuada | 3800×3800 - 6000×6000mm | |
| Dimensiones (L × An × Al) | 9950×1980×2868mm | ||
| Distancia al suelo | 330mm | ||
| HT71(CYTC76A) | Radio de giro mínimo | Interior 3250 mm / Exterior 6300 mm | |
| Gradeabilidad | 14° | ||
| Peso total | 20000kg | ||
| Perforadora hidráulica | Modelo | RC2200 | YYG22U |
| Potencia de percusión | 21kW | 22kW | |
| Frecuencia de percusión | 55Hz | 55Hz | |
| Presión de impacto | 200bar | 220bar | |
| Sistema de rotación | Rotación independiente | Rotación independiente | |
| Velocidad de rotación | 0-285r/min | 0-220r/min | |
| Par rotatorio máximo | 720N.m | 1050N.m | |
| Alimentación | Modelo | Varillas de perforación 1220 | Varillas de perforación 1525 |
| Longitud de alimentación | 3160mm | 3465mm | |
| Peso | 1300kg | 1400kg | |
| Fuerza de alimentación | 14kN | 14kN | |
| Profundidad de perforación mecanizada | 35m | 42.6m | |
| Altura adecuada del túnel | Longitud de alimentación +240mm | Longitud de alimentación +240mm | |
| Capacidad de almacenamiento de varillas | 27+1 | 27+1 | |

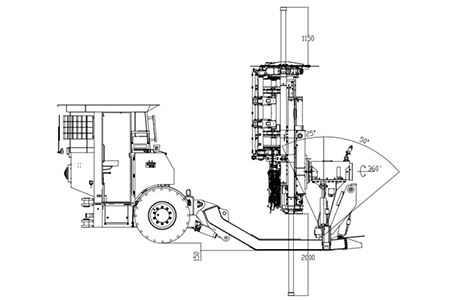

| Ángulo de inclinación | +25° / -50° | ||
| Ángulo de vuelco de alimentación | ±180° | ||
| Carrera de compensación | 635mm | ||
| Peso de la pluma | 2200kg | ||
| Sistema eléctrico | Modelo | RC2200 / YYG22U | |
| Motor | 91kW | ||
| Motor eléctrico principal | 75kW | ||
| Voltaje | 380V (opcional) | ||
| Frecuencia | 50Hz | ||
| Compresor de aire | Capacidad del tanque de aire | 60L | |
| Desplazamiento de aire (8 bar) | 1.5m³/min | ||
| Sistema hidráulico | Capacidad del tanque de aceite | 235L | |
| Finura del filtro | 10μm | ||
| Sensor | Sensor de presión diferencial para filtro de aceite hidráulico | ||
| Pump | Bomba de aceite manual / bomba de aceite electrónica | ||
| Chasis | Motor | Motor diésel Cummins Stage IV | |
| Potencia de salida nominal (2500r/min) | 81kW | ||
| Par (1650r/min) | 480N.m | ||
| Capacidad del tanque de combustible | 65L | ||
| Purificación de gases de escape | DOC+DPF | ||
| Gradeabilidad | 14° | ||
| Longitud del cable eléctrico | 70m | ||
| Diámetro del carrete de cable | 1130mm | ||
| Ángulo de dirección | ±40° | ||
- La cabina ergonómica ROPS está equipada con una estación de operador avanzada, sistemas de calefacción y aire acondicionado, una pantalla de conducción jumbo y sistemas de alerta temprana por radar.
- Para garantizar una excelente visibilidad y mantener la precisión de la perforación, el jumbo de perforación hidráulico está equipado con un indicador de ángulo de perforación de precisión y proporciona una interfaz de monitoreo remoto para procesar datos externos, lo que mejora la eficiencia operativa subterránea.

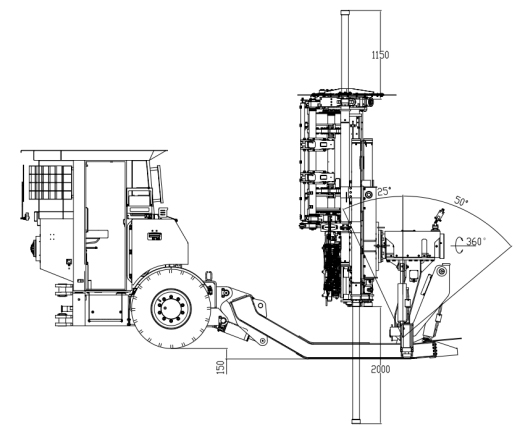

- El jumbo permite la perforación de pozos paralelos de 1.5 metros y perforación de rango completo de ±180°. El carrusel de barras de perforación admite hasta 28 varillas, lo que permite una profundidad de perforación mecanizada de hasta 42 metros. Puede perforar verticalmente hacia abajo y operar eficientemente en múltiples ángulos para satisfacer diversas necesidades de perforación.

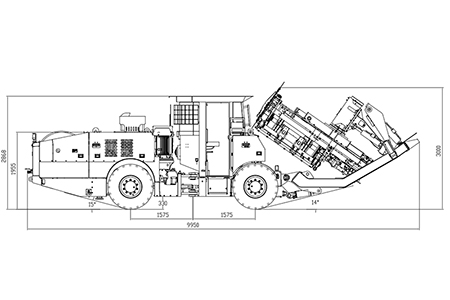

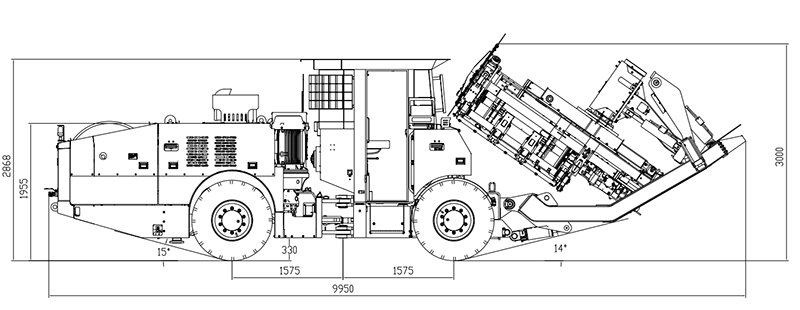

Dimensiones exteriores del jumbo para perforación - Vista lateral

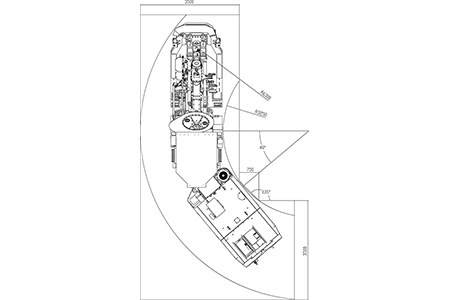

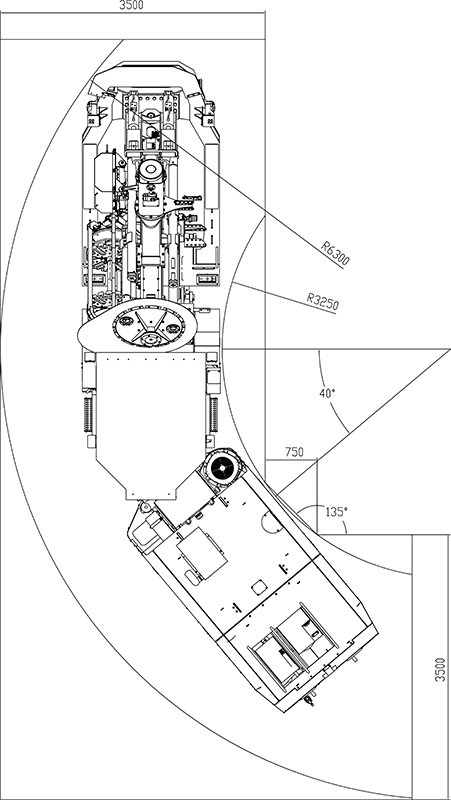

Radio de giro
