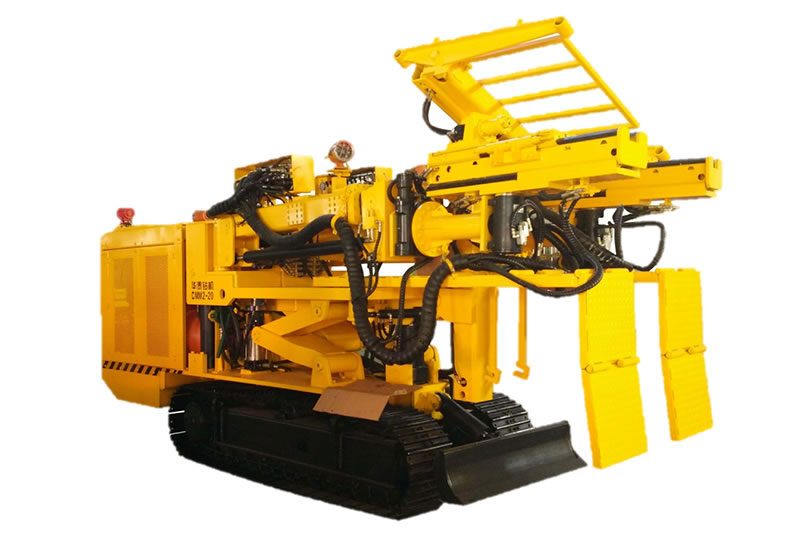

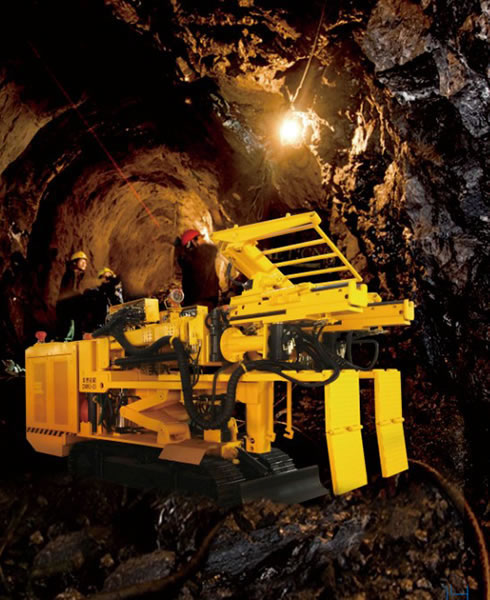

Jumbo hidráulico para empernado para minas de carbón CMM2-33

Plataforma para empernado, maquinaria de construcción, instrumento de perforación para minas

Este jumbo hidráulico para empernado para minas de carbón es usado en conjunto con otras máquinas perforadoras para trabajos de soporte en operaciones de túneles y minas. Esta maquinaria es un gran avance por sobre las técnicas de soporte y perforación de túneles actuales en minas de carbón. La plataforma para empernado puede tratar con carbón y rocas con una rigidez de f3-8 y pendientes con un gradiente de ±14°. Puede alcanzar un ancho de soporte de 3.5-5.5m y una altura de soporte de 3.5-4.5m.

Piezas principales del jumbo para empernado

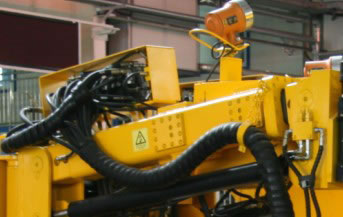

Pluma

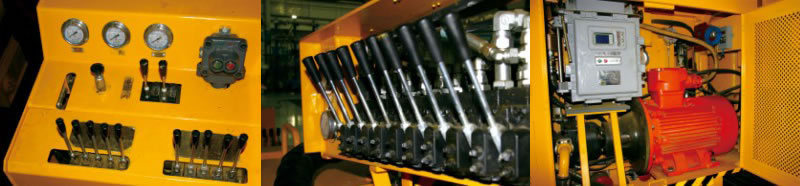

Accionamiento electro-hidráulico
Plataforma de operación

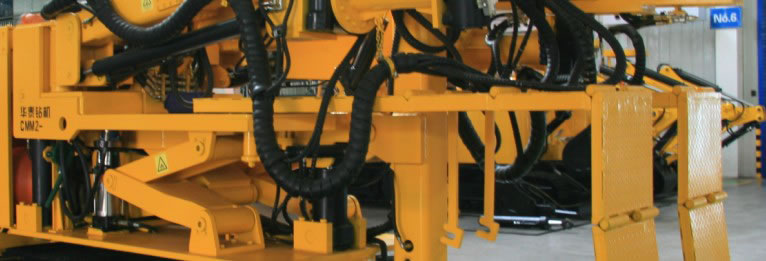

Estructura de soporte temporal
Carril de guía
Plataforma de trabajo
Sistema hidráulico

Se aplica un dispositivo giratorio HYG-220/360S

Destacado por su anclaje versátil, este carril de guía presenta un ángulo de giro de ±90° en posición horizontal y ±180° en posición vertical.

La estructura de soporte temporal ofrece una buena protección al operador.

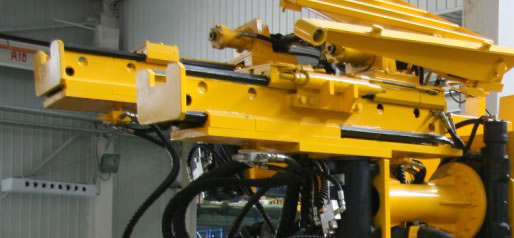

En cuanto al brazo de perforación, ofrece un ángulo de elevación de 42°, ángulo de giro de 45° y una altura de trabajo de 4.5-5.5m.

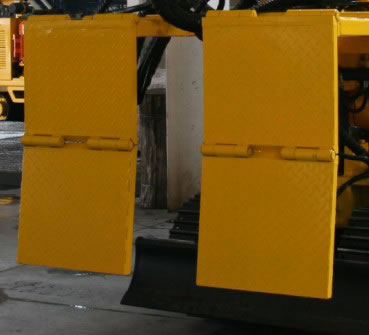

La plataforma de trabajo puede desplegar en 90°, eliminando ángulos muertos.

Para adecuarse a diferentes ambientes de trabajo, la plataforma de operación está diseñada para ascender y descender 1 metro.

Se alcanza una alta eficiencia gracias al sistema hidráulico. La cuchilla es útil para nivelación.

Dibujos de diseño

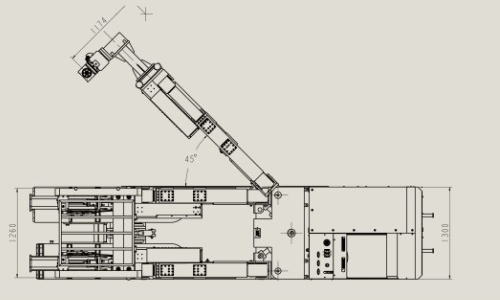

  • Vista superior

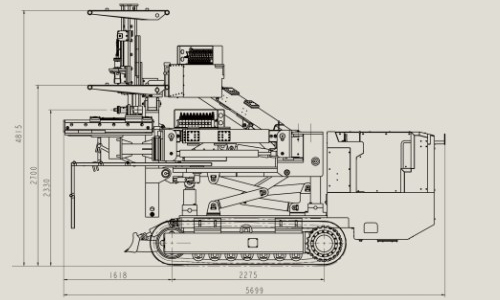

  • Vista lateral

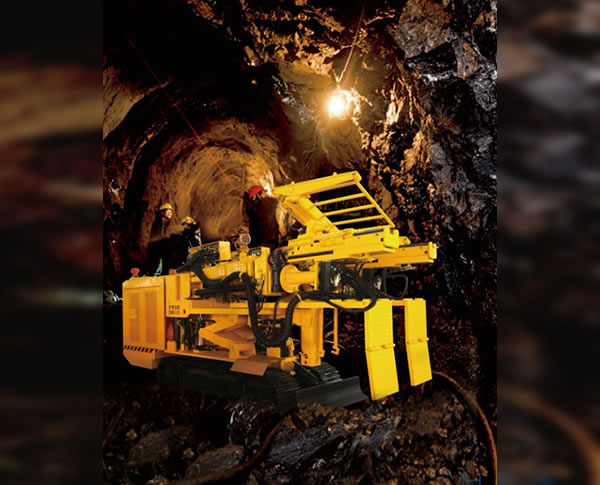

Aplicaciones del jumbo hidráulico para empernado

Características técnicas
1. Este jumbo posee una estructura de diseño compacto y razonable con un alto nivel de rigidez. Un sistema de control hidráulico facilita el mantenimiento y operación subterráneos.
2. Un motor de desplazamiento hidráulico asegura un movimiento suave y rápido. Se utiliza un cilindro para equilibrar la tensión de las orugas.
3. La eficiencia de transporte se ha alcanzado debido al tamaño pequeño del dispositivo hidráulico para empernado.
4. El dispositivo de soporte frontal garantiza altamente la seguridad del trabajador minero.
5. Esta máquina de soporte presenta una alta eficiencia, con una operación fácil y segura con mantenimiento conveniente.

Parámetros técnicos

Número de pluma
2
Sección transversal 33
Área de cobertura mm 5600×6000(±20)
Dimensiones generales mm 5700×1300×2700(±20)
Mín. radio de giro mm 2500
Estabilización en trabajo
Estabilización temporal
Diámetro de agujero mm φ27
Profundidad de agujero mm 0-18000
Varilla de perforación mm B19
Recorrido de alimentación mm 1650
Fuerza de almentación kN 10
Velocidad de alimentación mm/min 15000
Potencia instalada total kw 55
Velocidad de desplazamiento m/min 24
Peso kg 14000
