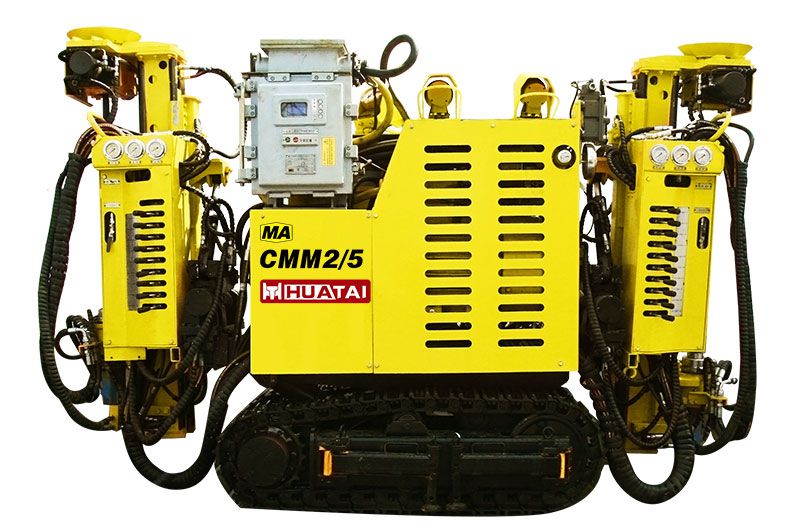

Jumbo Empernador Hidráulico, CMM2-5 (para Minas de Carbón)
El jumbo de empernado hidráulico CMM2-5 tiene un diseño compacto que lo hace adecuado para trabajos de enpernado y perforación en galerías y túneles estrechos. Debido a su tamaño compacto, el equipo de perforación puede trabajar con otra maquinaria de rocas en las mismas galerías o túneles sin afectar a sus operaciones. Con una altura de sólo 2030 mm, esta perforadora jumbo puede ser utilizada en la mayoría de minas.
Ventajas- Impulsado por un motor a prueba de explosiones de 45 kW, el jumbo empernador cuenta con un sistema hidráulico sensible a la carga integrado con una bomba de pistones Danfoss (130 ml/r) y una válvula de control direccional.
- La protección de nivel/temperatura del aceite proporciona una larga vida útil a los accesorios de perforación.
| General | Brazo | — | 2 pzas | |
| Sección transversal aplicable | m2 | 5 m2 | ||
| Área de cobertura（AnchoxAlto） | mm | 1810x2770 mm | ||
| Radio de giro mínimo | mm | 3000 mm | ||
| Anchura de trabajo | mm | 800 mm | ||
| Dimensiones totales (LxAxH) | mm | 3020x800x1980（±50）mm | ||
| Diámetro del agujero | mm | ⌀48 mm | ||
| Profundidad del agujero | m | 15 m | ||
| Presión del agua de lavado | MPa | 0.3-0.8 MPa | ||
| Tipo de varilla | mm | B35 | ||
| Peso total | kg | 3800 kg | ||
| Presión del suelo | MPa | 0.08 MPa | ||
| Distancia al suelo | mm | 200 | ||
| Tensión de trabajo | V | 660/1140 V | ||
| Corriente de trabajo | A | 49.2/28.5 A | ||
| Corriente de arranque | A | 290/170 A | ||
| Potencia instalada | kW | 45 kW | ||

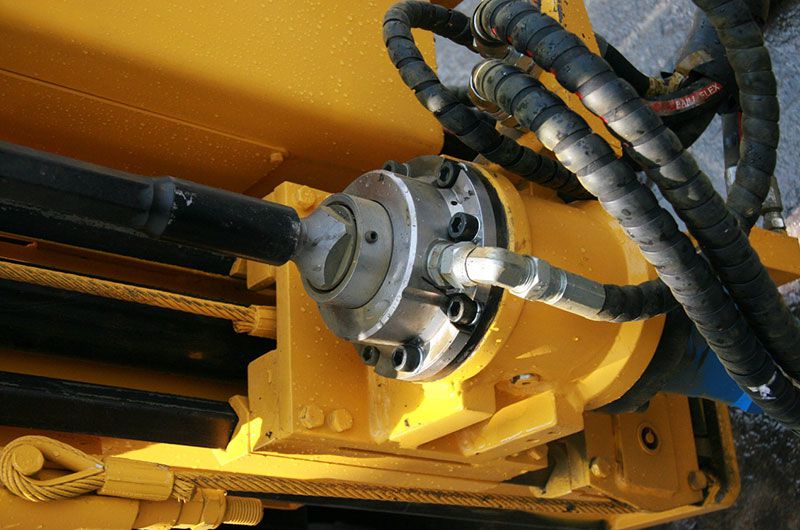

| Unidad de giro | Tipo | — | HYG-220/360S | |
| Presión nominal de trabajo | MPa | 16 MPa | ||
| Caudal nominal | L/min | 50 L/min | ||
| Par de rotación nominal | N·m | 220 N·m | ||
| Velocidad nominal | r/min | 360 r/min | ||
| Alimentación | Presión de trabajo | MPa | 8 MPa | |
| Caudal | L/min | 15 L/min | ||
| Longitud de alimentación | mm | 1010 mm | ||
| Longitud total | mm | 1856 mm | ||
| Fuerza de avance | kN | 6 kN | ||
| Velocidad de avance | m/min | 10 m/min | ||
| Velocidad de retorno en vacío | m/min | 20 m/min | ||
| Pluma | Presión de trabajo | MPa | 8 | |
| Flujo | L/min | 15 L/min | ||
| Longitud retráctil | mm | 555 mm | ||
| Extensión de la alimentación | mm | 755 mm | ||
| Fuerza de avance (compensación) | kN | 7 kN | ||
| Ángulo de inclinación/elevación del avance | （°） | ±5° | ||
| Ángulo de oscilación del avance | （°） | -18°～30° | ||
| Mecanismo de desplazamiento | Presión de trabajo | MPa | 21 MPa | |
| Flujo | L/min | 20 L/min | ||
| Velocidad de desplazamiento | m/min | 28 m/min | ||
| Gradeabilidad | （°） | 10° | ||
| Ancho de la zapata | mm | 200 mm | ||
| Estación de bombeo hidráulica | Presión de trabajo nominal | MPa | 22 MPa | |
| Caudal nominal | L/min | 130 L/min | ||
| Motor | Corriente nominal | A | 49.2/28.5 A | |
| Potencia nominal | kW | 45 kW | ||
| Tensión nominal | V | 660/1140 V | ||
| Velocidad nominal | r/min | 1468 r/min | ||
| Bomba de aceite | Presión nominal | MPa | 22 MPa | |
| Desplazamiento | ml/r | 90 ml/r | ||
