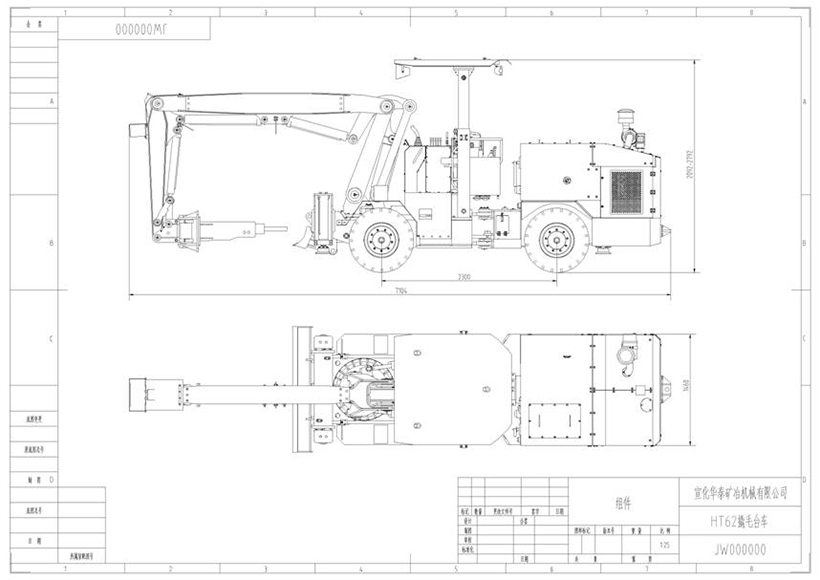

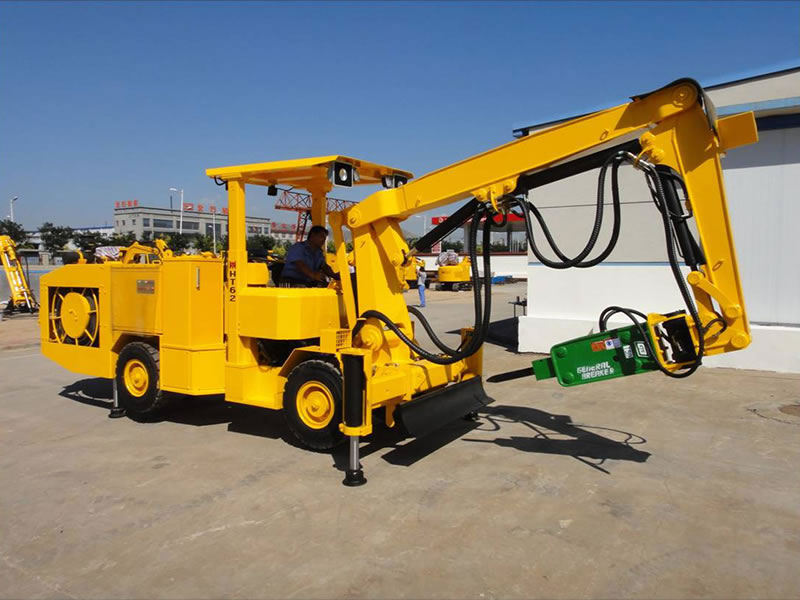

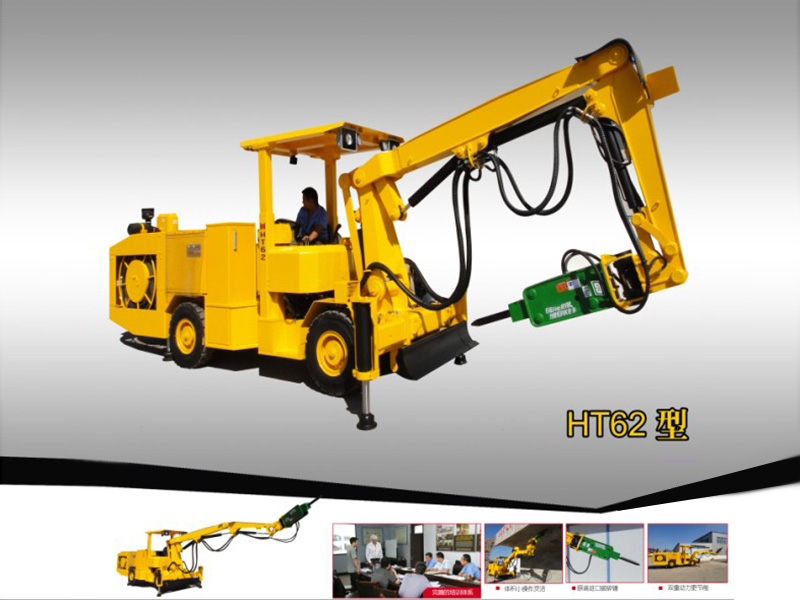

Jumbo hidráulico para extracción de rocas HT62

Máquina para extracción de rocas, extractor de rocas minero, vehículo para extracción de rocas subterráneas

El extractor de rocas es un gran componente en las operaciones de perforación subterránea y una máquina extractora de rocas ofrece alta seguridad, producción y otros beneficios cuando es utilizada. Este jumbo hidráulico para extracción de rocas es la máquina ideal. Está equipado con un cilindro de alta eficiencia, martillo hidráulico y dispositivo de movimiento paralelo mecánico. La operación flexible y estabilidad del extractor de rocas hace que sea perfecto para usar en minas de metal, túneles subterráneos y muchas otras aplicaciones subterráneas. El extractor de rocas es elogiado por su diseño compacto, movilidad, radio de giro cerrado y gradeabilidad.

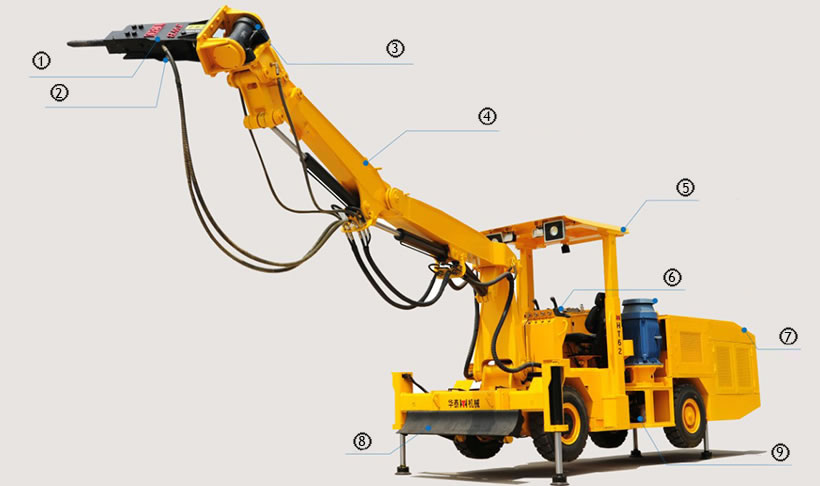

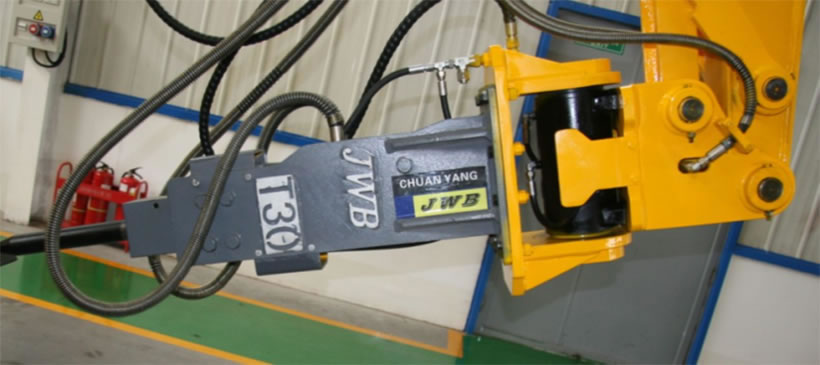

Martillo hidráulico
Sistema de eliminación de polvo
Cilindro de rotación, con un ángulo de rotación de ±90°
Cilindro de rotación
Pluma retráctil, altura máx. de 8,500mm
Techo ajustable, un máximo de 700mm

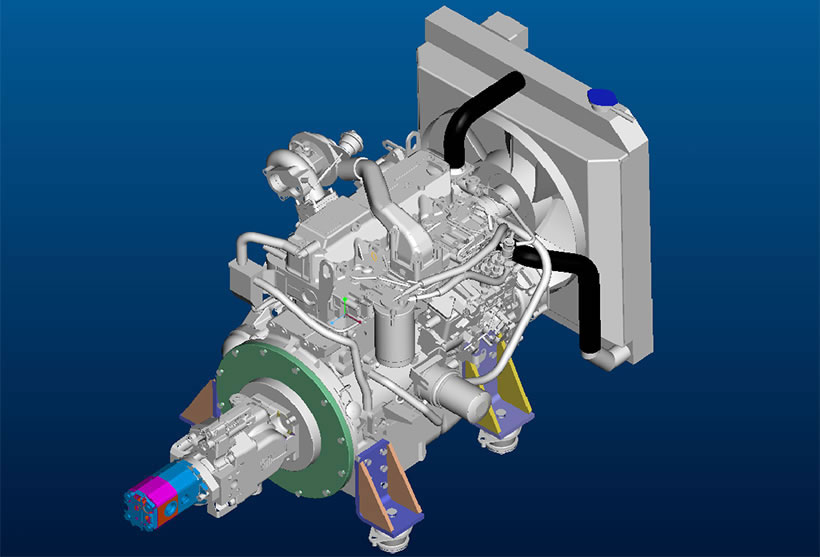

Sistema de energía diesel-eléctrico
Motor diesel
Placa de empuje
Bomba hidráulica

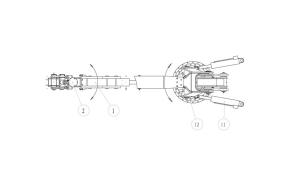

Componentes principales del vehículo extractor de rocas subterráneas
1. Importado de Corea del Sur, el martillo hidráulico es confiable y fácil de mantener. La válvula piloto aplicada emplea diferentes frecuencias de impacto y energía de impacto de acuerdo con la dureza de las rocas y la estabilidad de la mina de carbón.

2. El sistema hidráulico adopta un sistema sensible a la carga avanzado y utiliza componentes importados, permitiendo un rendimiento estable y consistente. Por otro lado, el sistema también está equipado con una docena de dispositivos de protección como equipo de control de temperatura, medidor de nivel de líquidos, etc.

3. Para reducir temblores y vibraciones durante la extracción de rocas, este jumbo hidráulico está equipado con una pluma de extracción de rocas altamente rígida y resiste. Además, todas las otras plumas están instaladas con válvulas de protección de sobrecarga, aumentando enormemente la seguridad de los trabajadores. La pluma de extracción de rocas plegable patentada, junto con el dispositivo de movimiento paralelo mecánico, extienden enormemente el rango de trabajo y logra una operación sencilla y ubicación rápida. Tanto el martillo hidráulico como el cilindro giratorio son importados y están equipados con válvulas piloto e instrumentos de balance, produciendo un movimiento estable.

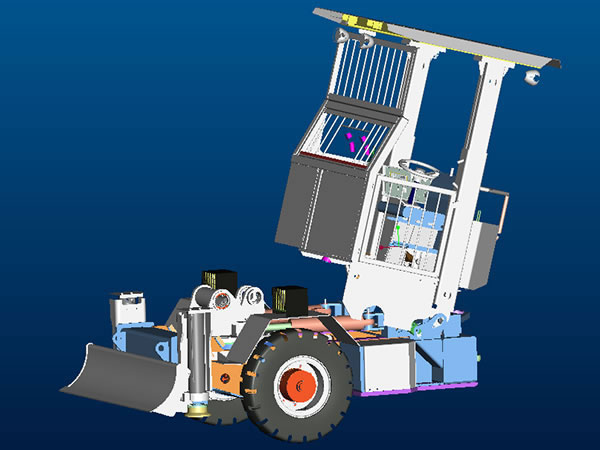

4. En la cabina de operación, se aplica un techo protector de alta resistencia para prevenir accidentes y daños. Mientras se eleva a la máxima altura, se puede alcanzar una excelente visión. Además, cuando el techo está completamente descendido, la altura de todo el jumbo es de sólo 2.100mm, facilitando el desplazamiento en lugares bajos.

5. Se utiliza un removedor de polvo eficiente.

Ventajas destacadas de los componentes

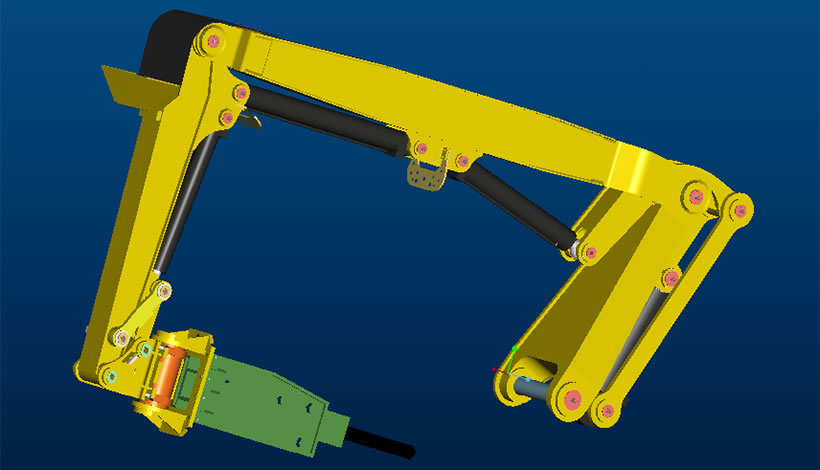

1. Pluma de extracción de rocas retáctil
2. Sistema hidráulico. Flexible y preciso.

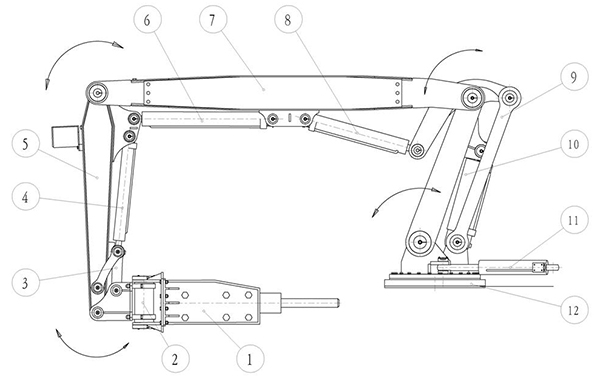

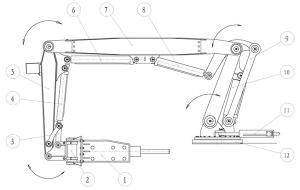

3. Dispositivo de movimiento paralelo mecánico. Conveniente de ubicar.
4. Diseño modular. Estructura compacta que es fácil de instalar y mantener.
5. Buena movilidad. Radio de giro pequeño y gradeabilidad excelente.
6. Elementos hidráulicos importados.
7. Luces controladas de forma remota.
8. Gatos de soporte retráctil.

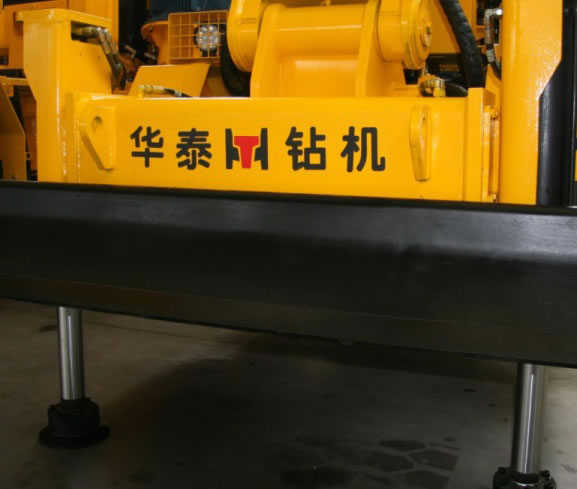

Gato de soporte

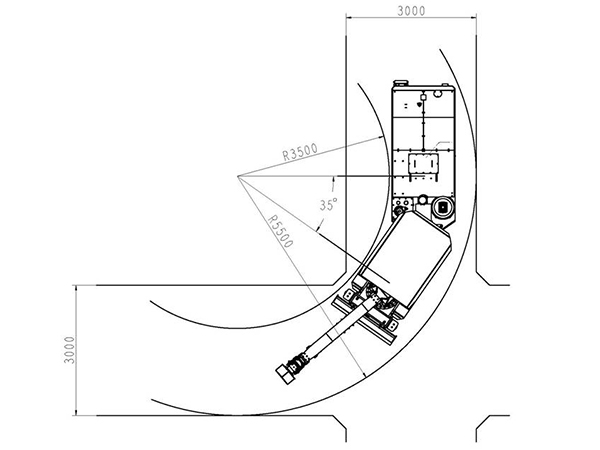

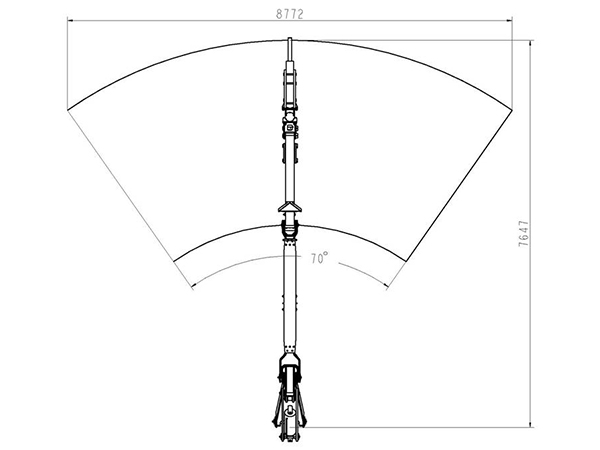

Rango de giro

Parámetros técnicos

Dimensiones generales (en desplzamiento) mm 8730×1650×2000(±50)
Dimensiones generales (en trabajo) mm 12500×2150×2550(±50)
Radio de giro (interno) mm 3810±50
Radio de giro (externo) mm 5700±50
Distancia entre ejes mm 3200
Banda de rodadura mm 1358
Mín. distancia al suelo mm ≥280
Oscilación del marco
±8°
Máx. dirección
±38°
Máx. longitud de extensión
7500±50
Máx. altura de escalado
8100±50
Balanceo del martillo hidráulico
Arriba 85°, abajo 78°, derecha e izquierda de 90° de cada
Balanceo de pluma
±30°
Estabilización en trabajo
Gatos hidráulicos
Rendimiento en pendientes ° 20°
Potencia nominal kw 74/@2200
Par de torque de salida Nm 330/@1600
Peso Kg 9500±200

Características destacadas del extractor de rocas hidráulico
1. El sistema de transmisión hidráulica consiste en una transmisión de bomba simple y cuatro motores, dos válvulas de control principales y una caja de mandos. Cada válvula de control controla dos motores, alcanzando un accionamiento de cuatro ruedas. El radio de giro interno es de 3.500mm y el radio de giro externo es de 5.500mm.
2. La máquina de extracción de rocas utiliza un motor diesel aprobado por EPA, ofreciendo un movimiento rápido, rendimiento confiable y energía resistente.
3. La pluma de extracción de rocas plegable patentada, junto con un dispositivo de movimiento paralelo mecánico, extiende enormemente el rango de trabajo y realiza una operación sencilla y ubicación rápida.
4. El sistema hidráulico utiliza un sensor de carga avanzado y elementos hidráulicos importados.
5. Los componentes auxiliares incluyen un gato de soporte retráctil y techo ajustable.
