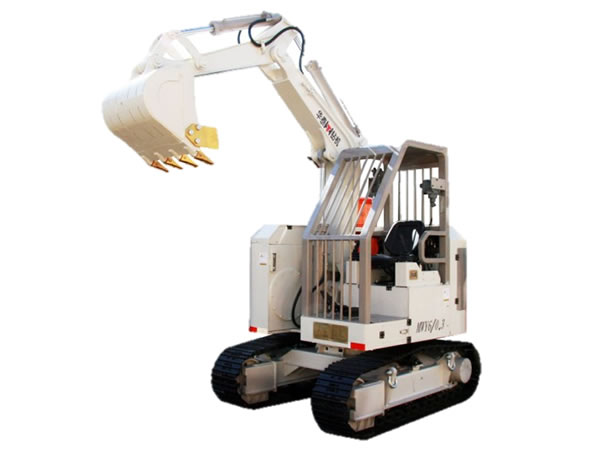

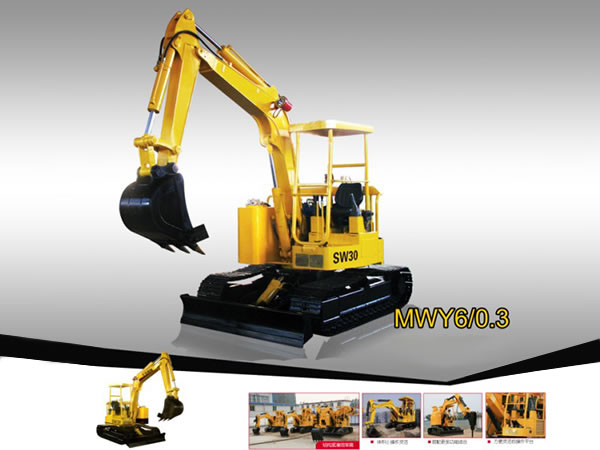

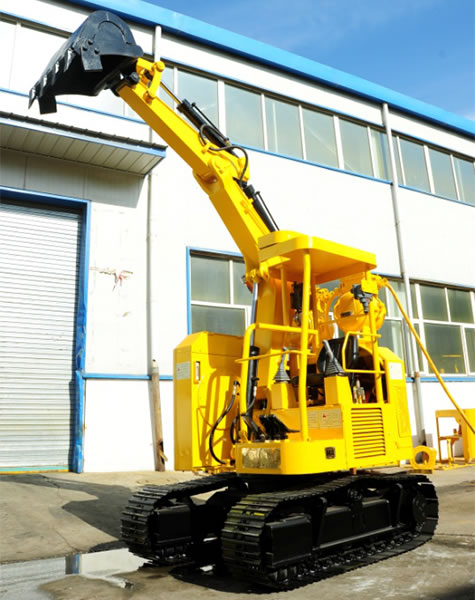

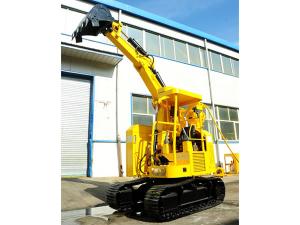

Excavador de orugas compacto MWY6/0.3

Mini excavador, excavador compacto, mini retroexcavadora

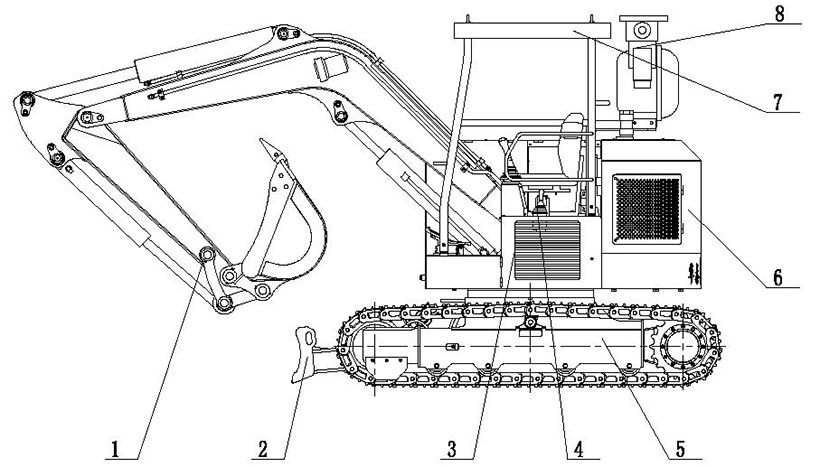

Dibujos de diseño

1. Cubeta
2. Cuchilla de buldózer (MWY6/0.3)
3. Plataforma giratoria
4. Sistema hidráulico

5. Placa base
6. Cubierta del motor
7. Techo
8. Sistema eléctrico

Los excavadores de orugas compactos son versiones más sencillas de los excavadores grandes que normalmente ve en muchos sitios de construcción. El mini excavador se utiliza para construcciones subterráneas y proyectos de exploración mineral. Este equipo de construcción se destaca por su tamaño pequeño pero con un sistema electro-hidráulico que es potente y extremadamente eficiente y silencioso. La máquina puede ser usada junto con la plataforma de perforación de eje vertical para alcanzar una velocidad de perforación más alta y minimizar los tiempos de construcción. Encontrará a menudo estos excavadores en ejes verticales, minas inclinadas (con gradientes menores a 14°) y minas de tunelización, para la recolección de rocas, para quitar desperdicios y para perforar suelos congelados.

Configuraciones del mini excavador

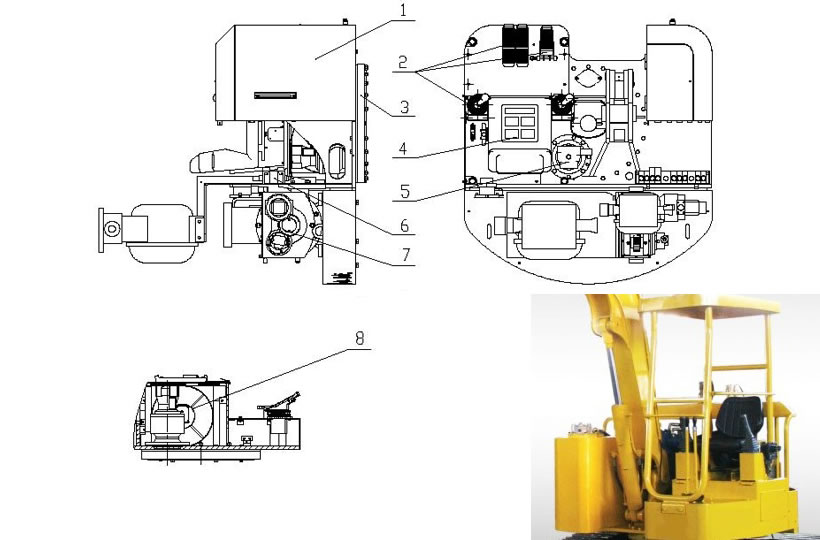

Plataforma giratoria

La plataforma giratoria del excavador de orugas compacto presenta una estructura que ofrece una alta rigidez. La parte inferior de la plataforma está conectada con la placa base mediante un cojinete giratorio. En el medio, hay un brazo robotizado y un reductor de giro, que junto con el cojinete giratorio componen un sistema giratorio. En la parte derecha de la plataforma giratoria, están instalados un tanque de aceite hidráulico y una válvula principal. En la parte izquierda está la cabina de operación, equipada con un asiento cómodo, un techo protector y válvulas piloto.

1. Cilindro hidráulico
2. Válvula piloto
3. Cojinete giratorio
4. Silla

5. Reductor de giro
6. Válvula principal
7. Bomba de aceite y componentes del motor
8. Refrigerador de aceite

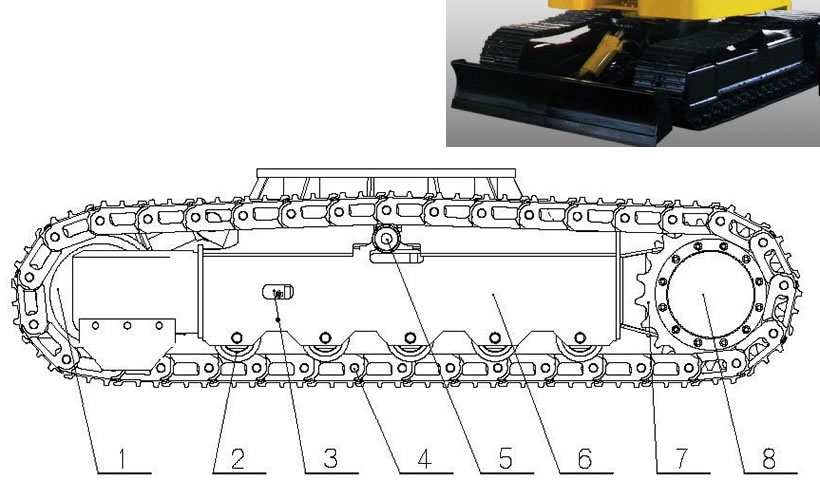

Sistema de desplazamiento
Todo el sistema de desplazamiento consiste en orugas, placa base, dispositivo de desplazamiento y dispositivo de estiramiento de orugas. Es por eso que el excavador muestra una buena capacidad para escalar pendientes y curvas cerradas, así como también presenta una baja presión al suelo y desplazamiento estable. Las dos orugas instaladas son accionadas independientemente por dos dispositivos de accionamiento, permitiendo un desplazamiento, rotación y más.

1. Rueda rodillo
2. Rueda de empuje
3. Dispositivo de estiramiento de orugas
4. Oruga

5. Piñón
6. Placa base
7. Rueda motriz
8. Reductor de desplazamiento r

Brazo robotizado
Este dispositivo se aplica principalmente para perforación, elevación, descarga y más.

1. Cubeta
2. Barra de conexión
3. Cilindro de la cubeta
4. Brazo 5. Cilindro del brazo

5. Eje del perno
6. Pluma
7. Cilindro del perno

Sistema hidráulico
Las piezas principales incluyen una bomba de aceite principal, bomba de engranajes, motor hidráulico, cilindro hidráulico, válvula principal, válvula piloto, filtro de aceite, regrigerante y tanque de aceite.

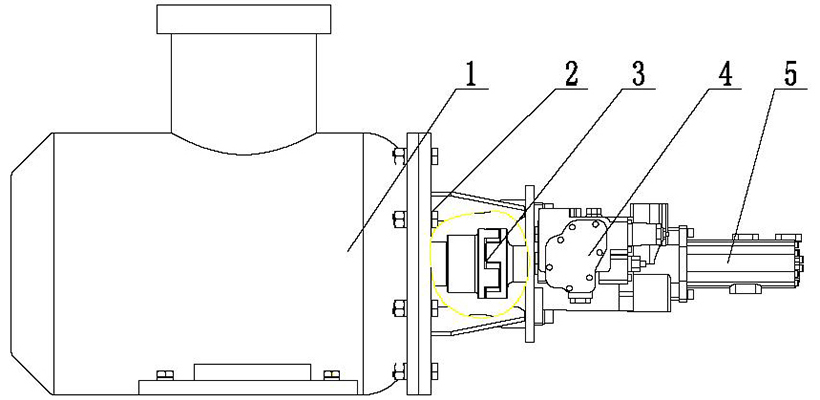

Sistema dinámico
El motor a prueba de explosiones distribuye la energía eléctrica de 37KW a cada dispositivo de este excavador y asegura un funcionamiento normal y altamente eficiente.

1. Motor
2. Área de conexión
3. Acoplado

4. Bomba principal
5. Bomba auxiliar

Sistema eléctrico
El excavador de orugas compacto está equipado con un arrancador electromagnético al vacío que es mayormente usado para controlar y proteger al motor principal. No sólo eso, el excavador también utiliza un dispositivo de protección integrado, que previene cortocircuitos y pérdidas de electricidad en el sistema de iluminación y campana.

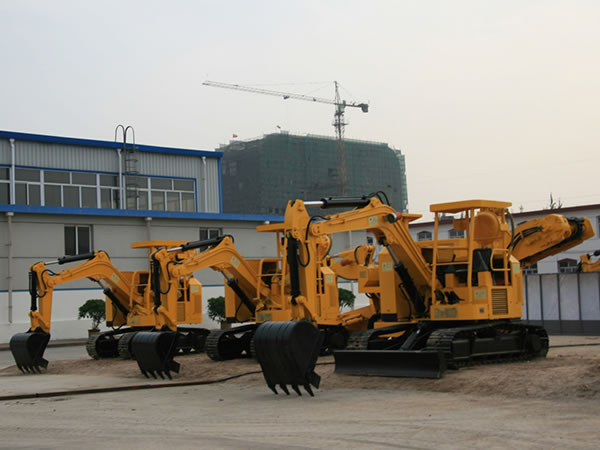

Excavadores en sitios de construcción

Parámetros técnicos

Capacidad de cubeta estándar 0.3
Máx. altura de excavación mm ≥5000
Máx. altura de descarga mm ≥3300
Máx. profundidad de excavación mm ≥2100
Máx. radio de excavación mm ≥4800
Máx. profundidad vertical de excavación de pared mm ≥2100
Máx. fuerza de excavación(cubeta) kN ≥40
Velocidad rotatoria r/min ≥10
Velocidad de desplazamiento km/h ≥1.6
Máx. tracción kN 50
Presión media al suelo kg/cm² 0.44
Potencia nominal Kw 37
Rendimiento en pendientes
14°
Dimensiones (en desplazamiento) mm 4600×2100×2400
Mín. radio de giro, parte frontal mm ≤1300
Radio de giro, parte trasera mm 1100
Peso Kg 6300

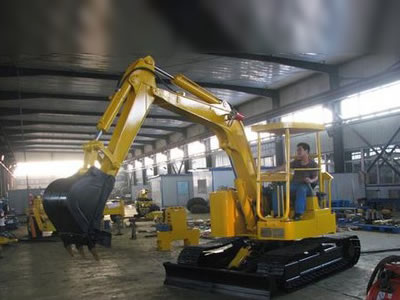

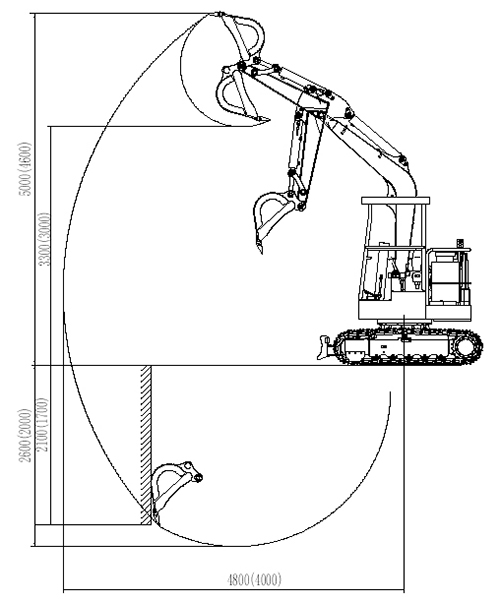

Rango de trabajo del excavador de Huatai

Características destacadas
1. En comparación con las operaciones de limpieza manuales, el excavador reduce enormemente los costos de trabajo, aumenta la eficiencia de trabajo y mejora el ambiente de trabajo.
2. Un techo protector está instalado para proteger al operador de los elementos además de los escombros del sitio de trabajo.
3. En comparación con los excavadores diesel tradicionales, esta máquina está fabricada con un sistema hidráulico con un ruido y contaminación mínimos, haciendo que sea adecuada para aplicaciones subterráneas.
4. Su estructura compacta permite un transporte sencillo del excavador en ejes verticales.
5. Este excavador es ideal para trabajos en túneles estrechos.
6. La aplicación de válvula piloto asegura una operación estable y simple.
